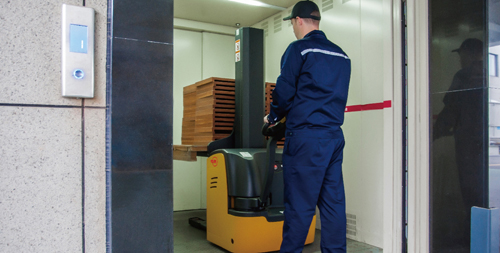

使用于樓層作業
■ 本車型主要適用平坦的地面上作業，特別適用在樓層、集裝箱內作業；
■ 本車采用先進的永磁無刷驅動電機，無碳刷、免維護、具有良好的再生制動功能和坡道抑制功能。具有優越的駕控性；
■ 驅動機構采用立式結構的驅動單元；整個驅動單元回轉半徑小；運轉噪音低；輪子更換維護方便；
■ 內部結構整潔有序，便于維護、檢修；
■ 低重心設計，車子穩定性好；
■ 具有較小轉彎半徑（Wa=1335mm, Ast=2180mm）

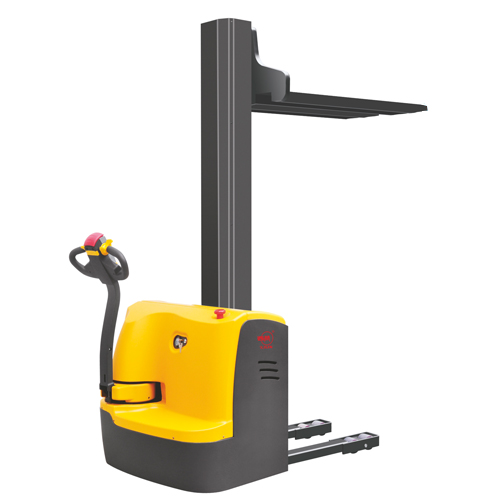

■ 單立柱門架設計，門架視野寬闊；
■ 擁有減震裝置，降低噪音；
■ 裝有低電壓保護系統，有效延長蓄電池的使用壽命；
■ 平衡輪可調節功能（當輪子磨損后，可調節平衡輪的高低來達到車體平衡）；
■ 液壓站的模具化安裝設計，具有降低噪音、維護和檢修方便的優點；
■ 電氣的模塊化設計，部件的集成化程度達90%，便于維護、檢修。
|
型號
|
|
CDDRD10
|
CDDRD12
|
|
驅動方式
|
|
電動(蓄電池)
|
電動（蓄電池）
|
|
駕駛方式
|
|
步行
|
步行
|
|
額定載荷
|
Q（kg）
|
1000
|
1200
|
|
載荷中心距
|
c(mm)
|
600
|
500
|
|
前懸距
|
x(mm)
|
630
|
630
|
|
輪距
|
y(mm)
|
1146
|
1146
|
|
自重（帶電瓶）
|
kg
|
580
|
590
|
|
軸負載，滿載時前/后軸
|
kg
|
785/995
|
790/1000
|
|
軸負載，空載時前/后軸
|
kg
|
190/390
|
195/395
|
|
輪子
|
|
聚氨酯輪
|
聚氨酯輪
|
|
輪子尺寸，前輪
|
|
Φ250×70
|
Φ250×70
|
|
輪子尺寸，后輪
|
|
Φ80×70
|
Φ80×70
|
|
附加輪（尺寸）
|
|
Φ150×60
|
Φ150×60
|
|
輪，前后數量（×=驅動輪）
|
|
1×+1/4
|
1×+2/4
|
|
前輪輪距
|
b10(mm)
|
520
|
520
|
|
后輪輪距
|
b11(mm)
|
400
|
400
|
|
門架縮回時高度
|
h1(mm)
|
1980/2330
|
1980/2330
|
|
起升高度
|
h3(mm)
|
1600/1950
|
1600/1950
|
|
作業時門架最大高度
|
h4(mm)
|
1980/2330
|
1980/2330
|
|
操作手柄在驅動位置的最小/最大位置
|
h14(mm)
|
670/1300
|
670/1300
|
|
降低時高度
|
h13(mm)
|
90
|
90
|
|
總體長度
|
l1(mm)
|
1780/1860
|
1780/1860
|
|
叉面長度
|
l2(mm)
|
708
|
708
|
|
車體寬度
|
b1(mm)
|
820
|
820
|
|
貨叉尺寸
|
s/e/l(mm)
|
1070/1150
|
1070/1150
|
|
貨叉外寬
|
b3(mm)
|
570
|
570
|
|
軸距中心離地間隙
|
m2(mm)
|
30
|
30
|
|
通道寬度，托盤1000×1200（1200跨貨叉放置）
|
Ast(mm)
|
2180
|
2180
|
|
通道寬度，托盤800×1200（1200沿貨叉放置）
|
Ast(mm)
|
2220
|
2220
|
|
轉彎半徑
|
Wa(mm)
|
1338
|
1338
|
|
行駛速度，滿載/空載
|
Km/h
|
5.3/5.6
|
5.3/5.6
|
|
提升速度，滿載/空載
|
Km/h
|
0.10/0.19
|
0.10/0.19
|
|
下降速度，滿載/空載
|
Km/h
|
0.16/0.11
|
0.16/0.11
|
|
最大爬坡能力，滿載/空載
|
%
|
6/15
|
6/15
|
|
行車制動
|
|
電磁制動
|
電磁制動
|
|
驅動電機功率
|
kw
|
1.2(AC)/0.8(DC)
|
1.2(AC)/0.8(DC)
|
|
提升電機功率
|
kw
|
2.2
|
2.2
|
|
蓄電池電壓/額定容量
|
V/Ah
|
24/65
|
24/80
|
|
蓄電池重量
|
kg
|
48
|
50
|
|
蓄電池尺寸（長╳寬╳高）
|
mm
|
255×165×230
|
255×165×230
|
|
駕駛員耳邊噪音等級符合DIN12053
|
dB(A)
|
70
|
70
|
